Сепаратор PAT, тип BCX-100
Сепаратор зерна ВСХ-100 предназначен для окончательной и предварительной очистки семян всех родов зерновых, рапса, кукурузы, семян зернобобовых, масличных растений и других от отделяемых легких, мелких и крупных примесей.
Технические данные BCX-100:
|
№ п/п |
Наименование параметров |
Едю изм. |
Значение показателя |
|
1 |
Призводительность техническая, т/ч, окончательная очистка для пшеницы влажностью до 15% и содержанием сорных примесей до 3% |
тонн в час |
25...40 |
|
2 |
Призводительность техническая, т/ч, предварительная очистка очистка для пшеницы влажностью до 15% и содержанием сорных примесей до 3% |
тонн в час |
50...100 |
|
3 |
Установленная мощность кВт, не более |
кВт |
1,5 |
|
4 |
. Расход воздуха, м3/ч, не более |
м3/ч |
8500 |
|
5 |
Powierzchnia sit |
м2 |
6,0 |
|
6 |
Габаритные размеры (с аспирационным каналом) длина ширина высота |
мм |
2360 2414 1450 |
|
7 |
Масса, кг |
кг |
1583 |
Состав изделия
№ поз |
Наименование |
Ед. изм. |
Кол. |
|
Сепаратор ВСХ-100 поставляется в стандартном комплекте Стандартный комплект |
|||
1 |
Комплектный сепаратор с ситами |
шт |
1 |
2 |
Аспирационный канал |
шт |
2 |
3 |

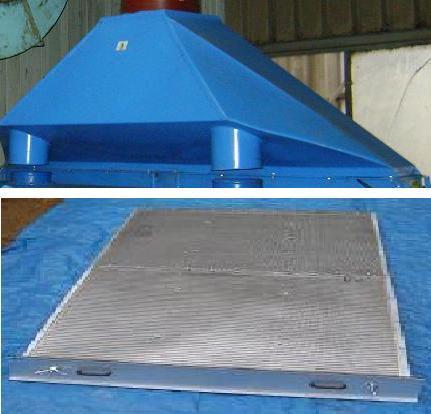

Коллектор |
шт |
1 |
4 |
Распределитель потока |
шт |
1 |
5 |
Сборник грубых примесей |
шт |
2 |
6 |
Сборник мелких примесей |
шт |
2 |
7 |
Рукав |
шт |
4 |
8 |
Ключ фиксирования рам |
шт |
1 |
9 |
Инструкция обслуживания в двух частях |
экз |
1 |
10 |
Инструкция по монтажу |
экз |
1 |
11 |
CDR „Инструкция обслуживания”, „Инструкция по монтажу” |
шт |
1 |
|
Поставка дополнительная для исполнения BCX-100-01 |
|||
12 |
Сито на рамке 1000 x 1440 мм |
шт |
4 |
13 |
Сито A0-990 x 1492 мм |
шт |
4 |
14 |
Вентилятор с двм\игателем 7,5 кВт* |
шт |
1 |
15 |
Циклон ЦОЛ – 6* |
шт |
1 |
16 |
Труба прямоуголная от вентилятора до циклона, м |
м |
3 |
17 |
Труба круглая от циклона до низа, м |
м |
3 |
* В исполнении BCX-100-02 кроме стандартного комплекта поставляется вентилятор и циклон
Сепаратор может быть использован для окончательной и предварительной очистки зерна:
- в частных хозяйствах;
- в сельхозпердприятиях;
- на мельницах;
- на элеваторах и КХП;
- на комбикормовых предприятиях и др. по переработке зерна;
- на пивзаводах;
- на зерноприемных предприятиях, токах по переработке зерна;
- на семзаводах.
- w przedsiębiorstwach nasiennych.
Преимущества сепаратора
- Долговечность – сепараторы производства 1988 работают по сей день.
- Коэфициент надежности 99,5%.
- Простота обслуживания.
- Быстрая замена сит.
- Мизерные эксплуатационные затраты.
- Очень хороший эффект очистки зерна достигается благодаря круговому движению кузова с ситами, большой поверхности сит.
- Высокая эффктивность очистки зерна от легких примесей благодаря двойной системе аспирации.
- Сита замонтированны на безподсорных металлических рамах.

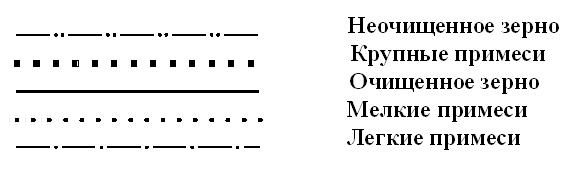

Технологическая схема
1.Станина. 2.Кузов. 3.Сита на рамках. 4.Привод. 5.Траверса. 6. Ограждение. 7.Патрубки входа зерна
8. Распределитель потока зерна. 9. Патрубки аспирации с поверхности сита. 10.Сито верхнее. 11.Сито нижнее. 12.Лоток крупных примесей. 13.Лоток мелких примесей. 14. Вход зерна. 15. Ограничитель. 16. Лоток. 17.Выход очищенного зерна. 18.Канал пневмосепарирующий. 19.Коробка приёма зерна. 20. Выход легких примесей с канала аспирационного. 21.Колектор. 23.Задвижка. 24.Клапан. 26.Рукоятка производительности аспирации. 27. Шкив с балансирным механизмом.. 28. Патрубки входа зерна. 29. Гибкие рукава. 30.Вход аспирации. 31. Ремнь привода.
Устройство сепаратора
Сепаратор чистит на принципе толщины зерна.
Сепаратор состоит из решетного сепаратора и пневмосепарирующего канала, к которым присоединены вспомогательное оборудование: распределитель потока, колектор и сборники отходов зерна
Сепаратор состоит из станины, подвешенного на гибких стержнях кузова с ситами замонтированными на металлические рамки, привода, шкива с балансирным механизмом, выпускных лотков примесей и очищенного зерна.
